পলিমাইড 6 কি স্ফটিক বা নিরাকার? PA6 কাঠামো ব্যাখ্যা করা হয়েছে

পলিমাইড 6 সেমিক্রিস্টালাইন - সম্পূর্ণ স্ফটিক নয়, সম্পূর্ণ নিরাকার নয়

পলিমাইড 6 (PA6), ব্যাপকভাবে নাইলন 6 বা পলিক্যাপ্রোল্যাকটাম নামে পরিচিত, একটি সেমিক্রিস্টালাইন থার্মোপ্লাস্টিক পলিমার . এর অর্থ হল এটি একই সাথে উভয় স্ফটিক ডোমেন ধারণ করে — এমন অঞ্চল যেখানে আণবিক চেইনগুলি ক্রমানুসারে সাজানো হয়, পুনরাবৃত্ত প্যাটার্ন — এবং নিরাকার ডোমেন, যেখানে চেইন প্যাকিং বিশৃঙ্খল থাকে। এটি একটি সাধারণ লবণের স্ফটিকের মতো সম্পূর্ণ স্ফটিক বা সাধারণ কাচের মতো সম্পূর্ণরূপে নিরাকার নয়।

এই দ্বৈত-ফেজ মাইক্রোস্ট্রাকচারটি মৌলিক কারণ পলিমাইড 6 এটি যেভাবে করে তা সম্পাদন করে। স্ফটিক ভগ্নাংশ এটিকে শক্তি এবং দৃঢ়তা দেয়, যখন নিরাকার ভগ্নাংশ নমনীয়তা, প্রভাব প্রতিরোধের এবং জলের মতো ছোট অণুগুলিকে শোষণ করার ক্ষমতা অবদান রাখে। এই দুটি পর্যায়ের মধ্যে ভারসাম্য বোঝা যে কেউ যন্ত্রাংশ ডিজাইন, উপকরণ নির্বাচন, বা শিল্প বা প্রকৌশল প্রসঙ্গে PA6 প্রক্রিয়াকরণের জন্য অপরিহার্য।

একটি সাধারণ ভুল ধারণা হল যে PA6 হয় "স্ফটিক" বা "নিরাকার" কিভাবে এটি প্রক্রিয়া করা হয় তার উপর নির্ভর করে। বাস্তবে, প্রতিটি ধাপের অনুপাত প্রক্রিয়াকরণের অবস্থা, তাপীয় ইতিহাস এবং আর্দ্রতা সামগ্রীর সাথে পরিবর্তন হয় — তবে উভয় পর্যায়ই সবসময় কঠিন পলিমাইড 6-এ কিছু ডিগ্রীতে উপস্থিত থাকে। Quench-cooled PA6-এর স্ফটিকতা সূচক কয়েক শতাংশের মতো কম হতে পারে, যখন ধীরে ধীরে শীতল বা অ্যানিল করা উপাদান প্রায় 35% পর্যন্ত পৌঁছাতে পারে। উভয়ই চরম এমন একটি উপাদান তৈরি করে না যা বিশুদ্ধভাবে একটি ফেজ বা অন্য।

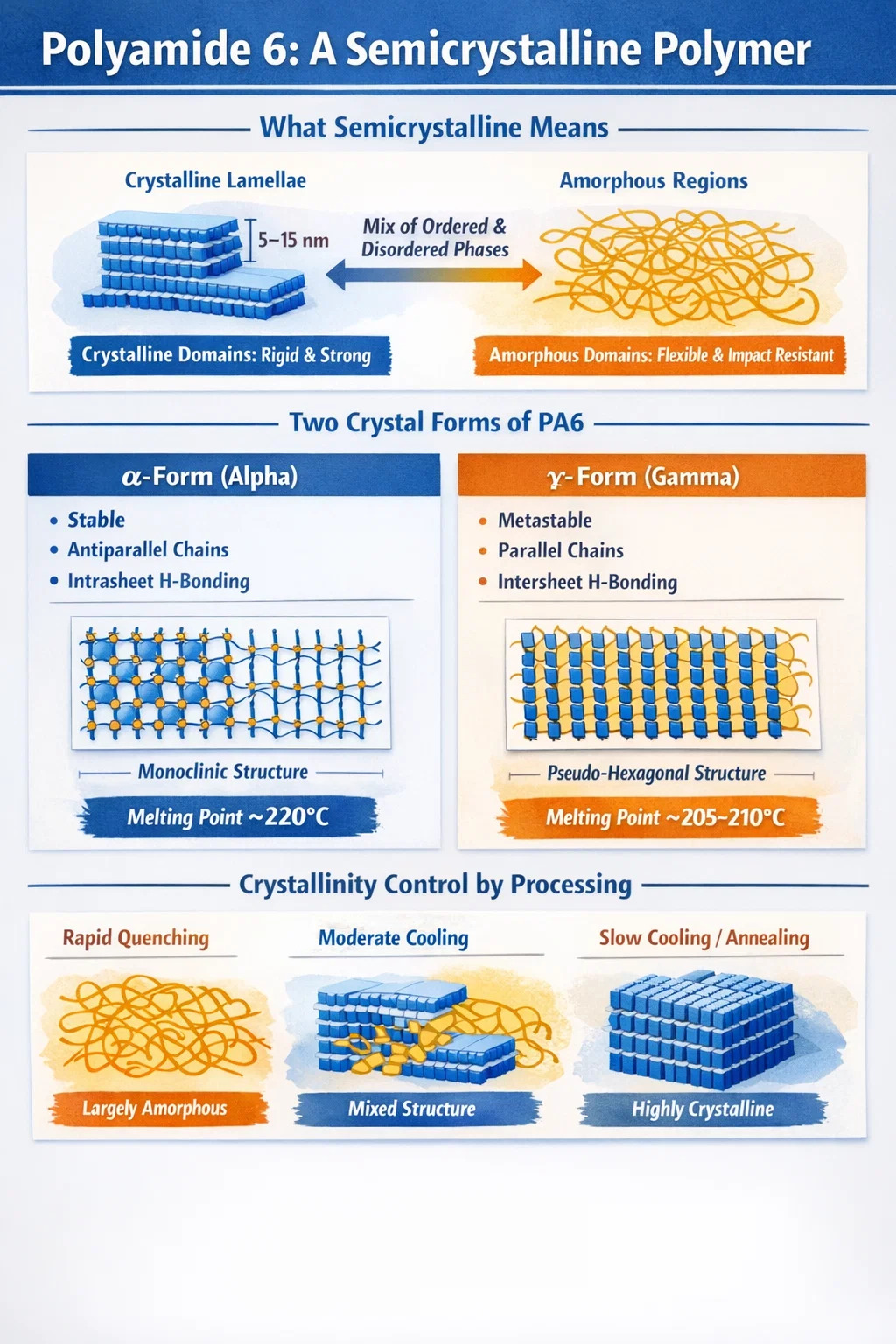

PA6 এর প্রসঙ্গে সেমিক্রিস্টালাইন আসলে কী বোঝায়

পলিমার বিজ্ঞানীরা যখন একটি উপাদানকে সেমিক্রিস্টালাইন হিসাবে বর্ণনা করেন, তখন তারা ন্যানোমিটার স্কেলে একটি নির্দিষ্ট মাইক্রোস্ট্রাকচারের কথা উল্লেখ করেন। কঠিন অবস্থায়, পলিমাইড 6 স্ফটিক লেমেলির স্তুপে সংগঠিত হয় — পাতলা, প্লেটের মতো অর্ডারকৃত অঞ্চলগুলি মোটামুটি 5 থেকে 15 nm পুরু — নিরাকার আন্তস্তর অঞ্চল দ্বারা পৃথক করা হয়। এই ল্যামেলার স্ট্যাকগুলি স্ফেরুলাইট নামে বৃহত্তর গোলাকার সুপারস্ট্রাকচার গঠন করে, যা পোলারাইজড হালকা মাইক্রোস্কোপির অধীনে পর্যবেক্ষণ করা যায় এবং এটি গলিত-স্ফটিক অর্ধ-ক্রিস্টালাইন পলিমারগুলির বৈশিষ্ট্য।

PA6-এ স্ফটিককরণের পিছনে চালিকা শক্তি হল সন্নিহিত পলিমার চেইন বরাবর অ্যামাইড (–CO–NH–) গোষ্ঠীগুলির মধ্যে আন্তঃআণবিক হাইড্রোজেন বন্ধন গঠন। এই বন্ধনগুলি, ভ্যান ডের ওয়ালস মিথস্ক্রিয়াগুলির চেয়ে শক্তিশালী কিন্তু সমযোজী বন্ধনের চেয়ে দুর্বল, চেইনগুলিকে সমান্তরাল বিন্যাসে লক করে এবং শক্তিদায়ক সুবিধা তৈরি করে যা স্ফটিককরণকে তাপগতিগতভাবে অনুকূল করে তোলে। যাইহোক, দীর্ঘ, আটকে থাকা চেইনগুলি দৃঢ় করার সময় সম্পূর্ণরূপে পুনর্গঠিত হতে পারে না। একটি উল্লেখযোগ্য ভগ্নাংশ সর্বদা বিশৃঙ্খল কনফিগারেশনে আটকে থাকে, যা নিরাকার পর্যায় গঠন করে।

দুটি পর্যায়ের মধ্যে ঘনত্বের পার্থক্য তাদের কাঠামোগত পার্থক্য প্রতিফলিত করে: PA6 এর স্ফটিক পর্যায়ের ঘনত্ব প্রায় 1.24 g/cm³, যখন নিরাকার পর্যায়ের ঘনত্ব প্রায় 1.08 g/cm³ - প্রায় 15% এর ব্যবধান। একটি PA6 নমুনার বাল্ক ঘনত্ব পরিমাপ করা তাই একটি পরোক্ষ পদ্ধতি যা এটির স্ফটিকতার মাত্রা অনুমান করার জন্য ব্যবহৃত হয়, যদিও আরও সুনির্দিষ্ট কৌশল যেমন ডিফারেনশিয়াল স্ক্যানিং ক্যালোরিমেট্রি (DSC) এবং ওয়াইড-এঙ্গেল এক্স-রে স্ক্যাটারিং (WAXS) পরীক্ষাগার অনুশীলনে আদর্শ।

সমালোচনামূলকভাবে, PA6 এর নিরাকার অঞ্চলগুলি সব অভিন্ন নয়। গবেষকরা একটি ভ্রাম্যমাণ নিরাকার ভগ্নাংশ (MAF)-এর মধ্যে পার্থক্য করেছেন - যে চেইনগুলি গ্লাস ট্রানজিশন তাপমাত্রার উপরে সমবায় সেগমেন্টাল গতি সহ্য করতে মুক্ত - এবং একটি অনমনীয় নিরাকার ভগ্নাংশ (RAF)৷ আরএএফ-এ চেইন সেগমেন্ট রয়েছে যা জ্যামিতিকভাবে ক্রিস্টালাইন ল্যামেলা পৃষ্ঠের সান্নিধ্যের দ্বারা সীমাবদ্ধ, যা তাদের বাল্ক গ্লাস ট্রানজিশন তাপমাত্রার উপরেও সীমাবদ্ধ গতিশীলতা দেয়। PA6-এ যথেষ্ট RAF-এর উপস্থিতির মানে হল যে সাধারণ দুই-ফেজ মডেলগুলি উপাদানের কাঠামোগত জটিলতাকে উল্লেখযোগ্যভাবে অবমূল্যায়ন করে।

পলিমাইড 6 এর দুটি প্রধান ক্রিস্টাল ফর্ম: আলফা এবং গামা

পলিমাইড 6 একটি একক অনন্য স্ফটিক কাঠামোতে স্ফটিক করে না। এটি স্ফটিক পলিমরফিজম প্রদর্শন করে, যার অর্থ এটি কীভাবে প্রক্রিয়া করা হয় তার উপর নির্ভর করে এটি বিভিন্ন স্ফটিক কাঠামো তৈরি করতে পারে - যাকে পলিমর্ফ বলা হয়। দুটি প্রাথমিক পলিমর্ফ হল আলফা (α) ফর্ম এবং গামা (γ) ফর্ম, প্রতিটিরই আলাদা পারমাণবিক বিন্যাস এবং যান্ত্রিক ফলাফল রয়েছে।

আলফা (α) ক্রিস্টাল ফর্ম

α-ফর্ম হল পলিমাইড 6-এর তাপগতিগতভাবে স্থিতিশীল পলিমর্ফ। এটির একটি মনোক্লিনিক ইউনিট সেল রয়েছে যেখানে সংলগ্ন পলিমার চেইনগুলি একে অপরের সাথে সমান্তরালভাবে চলে। α-ফর্মে হাইড্রোজেন বন্ধন প্রাথমিকভাবে প্ল্যানার শীটের মধ্যে ঘটে — তথাকথিত ইন্ট্রাশিট হাইড্রোজেন বন্ধন — একটি সুসংগঠিত, শক্তিশালীভাবে অনুকূল কাঠামো তৈরি করে। α-ফর্মটি আনুমানিক 220°C তাপমাত্রায় গলে যায় এবং যখন PA6 ধীর শীতল অবস্থার (সাধারণত প্রতি সেকেন্ডে প্রায় 8°C এর নিচে) বা 150°C এর উপরে অ্যানিলিং করার পরে স্ফটিক হয়ে যায় তখন এটি অনুকূল হয়। এর উচ্চতর স্তরের কাঠামোগত ক্রম γ-ফর্মের তুলনায় উচ্চতর ইয়ং এর মডুলাসের সাথে মিলে যায়।

গামা (γ) ক্রিস্টাল ফর্ম

γ-ফর্ম, কখনও কখনও সিউডো-হেক্সাগোনাল বা মেসোফেজ হিসাবে বর্ণনা করা হয়, এটি একটি মেটাস্টেবল পলিমর্ফ যা প্রাধান্য পায় যখন PA6 দ্রুত শীতল হারে প্রক্রিয়া করা হয় (মোটামুটি 8°C/s এবং 100°C/s মধ্যে), যেমন ফাইবারে গলানোর সময় বা ঠাণ্ডা মোল্ডডিং সহ ইনজেকশন মোল্ডিং। γ-ফর্মে, চেইনগুলি সমান্তরাল না হয়ে সমান্তরালভাবে চলে, এবং হাইড্রোজেন বন্ধন প্রকৃতিতে আন্তঃশিট - সংলগ্ন হাইড্রোজেন-বন্ডেড শীটগুলির মধ্যে ঘটে। γ-ফর্মটি গতিগতভাবে আটকা পড়ে এবং অ্যানিলিং বা গরম জলের সংস্পর্শে আসার পরে α-ফর্মে রূপান্তরিত হতে পারে। PA6/ক্লে ন্যানোকম্পোজিটগুলিতে, γ-ফর্মটি ক্রমাগতভাবে কাদামাটির প্লেটলেটগুলির নিউক্লিটিং প্রভাবের কারণে অনুকূল হয়।

অনুশীলনে এই পলিমরফিজমের অর্থ কী

প্রকৌশলী এবং প্রসেসরদের জন্য, PA6-এ স্ফটিক পলিমারফিজম একটি বিমূর্ত একাডেমিক ধারণা নয়। একটি ঠাণ্ডা ছাঁচ এবং দ্রুত চক্র সময়ের সাথে উত্পাদিত একটি ছাঁচযুক্ত PA6 অংশে প্রধানত γ-ফর্মের স্ফটিক থাকবে, যখন একই রজন গরম ছাঁচে ঢালাই করা এবং ধীর শীতলকরণে আরও α-ফর্ম থাকবে। ফলস্বরূপ যান্ত্রিক বৈশিষ্ট্যগুলি — দৃঢ়তা, ক্লান্তি প্রতিরোধ, মাত্রিক স্থায়িত্ব — এই দুটি অংশের মধ্যে পরিমাপযোগ্যভাবে আলাদা হবে যদিও সেগুলি পলিমাইড 6 এর একই গ্রেড থেকে তৈরি করা হয়েছে৷ শীতল করার হার এবং ছাঁচের তাপমাত্রা নিয়ন্ত্রণ করা তাই সমাপ্ত PA6 অংশগুলির মাইক্রোস্ট্রাকচার টিউন করার জন্য প্রাথমিক সরঞ্জামগুলির মধ্যে একটি৷

PA6 এর সাধারণ স্ফটিকতার পরিসর এবং কেন এটি তুলনামূলকভাবে কম

পলিমাইড 6 এর মাইক্রোস্ট্রাকচারের একটি দিক যা অনেক প্রকৌশলীকে অবাক করে তা হল এর স্ফটিকতা আসলে পলিথিনের মতো সহজ স্ফটিকযোগ্য পলিমারের তুলনায় কতটা কম। গলিত-ক্রিস্টালাইজড PA6 সাধারণত একটি অর্জন করে 35% বা নীচের স্ফটিকতা সূচক প্রক্রিয়াকরণের অবস্থা এবং তাপীয় ইতিহাসের উপর নির্ভর করে। এর মানে হল যে সবচেয়ে অনুকূল ধীর-ঠান্ডা অবস্থার মধ্যেও, আয়তনের ভিত্তিতে বেশিরভাগ উপাদান নিরাকার থাকে।

এই আশ্চর্যজনকভাবে কম স্ফটিকত্বের কারণ PA6 এর চেইন টপোলজিতে রয়েছে দৃঢ় গলে যাওয়া। পলিথিনের বিপরীতে, যার তুলনামূলকভাবে সহজ, নমনীয় চেইন রয়েছে যা দক্ষ সংলগ্ন পুনঃপ্রবেশ ভাঁজ করতে সক্ষম, PA6 চেইনগুলি শক্তিশালী ইন্টারচেইন হাইড্রোজেন বন্ড দ্বারা চিহ্নিত করা হয় যা দক্ষ স্ফটিককরণের জন্য প্রয়োজনীয় সমবায় চেইন গতিকে বাধা দেয়। উপরন্তু, দীর্ঘ, আটকানো পলিমার চেইনগুলি দ্রুত তাদের গলিত কয়েল কনফিগারেশন থেকে পুনরায় সংগঠিত হতে পারে না। গলিত-ক্রিস্টালাইজড পলিমাইডের জন্য একটি ব্যাপকভাবে গৃহীত কাঠামোগত মডেল চেইনগুলিকে বর্ণনা করে যেগুলি বিভিন্ন স্ফটিক লেমেলাকে সংযুক্ত করে আন্তঃক্রিস্টালাইন টাই চেইন সহ অসংখ্য দীর্ঘ, অ-সংলগ্ন পুনঃপ্রবেশকারী লুপ গঠন করে। এই বিশৃঙ্খল লুপ গঠন স্বাভাবিকভাবেই স্ফটিক lamellae-এর মধ্যে একটি পুরু নিরাকার স্তর তৈরি করে — PA6-এ, নিরাকার আন্তঃস্তর সাধারণত স্ফটিক লেমেলের পুরুত্বের প্রায় দ্বিগুণ।

তুলনা করে, দ্রবণে উত্থিত PA6 একক স্ফটিকের স্ফটিকতা — যেখানে চেইনগুলির পুনর্গঠনের জন্য অনেক বেশি সময় এবং স্বাধীনতা রয়েছে — অনেক বেশি হতে পারে, তবে এটি কোনও ব্যবহারিক প্রক্রিয়াকরণ পরিস্থিতিতে বাণিজ্যিক PA6 এর প্রতিনিধি নয়। বাস্তব ইনজেকশন-ঢাকা, এক্সট্রুড বা ফাইবার-স্পন PA6-এ সর্বদা একটি উল্লেখযোগ্য নিরাকার ভগ্নাংশ থাকে।

কুইঞ্চ-কুলিং PA6 - উদাহরণস্বরূপ, বরফের জলে একটি মাত্র গলিত নমুনাকে দ্রুত নিমজ্জিত করা - অত্যন্ত কম স্ফটিকের সাথে উপাদান তৈরি করতে পারে, প্রায় সম্পূর্ণরূপে নিরাকার অবস্থায় পৌঁছে যায়। এই নিভে যাওয়া PA6 পরবর্তীকালে প্রায় 50-55°C এর কাচের স্থানান্তর তাপমাত্রার উপরে পুনরায় গরম করার পরে ঠান্ডা স্ফটিককরণের মধ্য দিয়ে যেতে পারে, প্রধানত নিরাকার থেকে সেমিক্রিস্টালাইনে রূপান্তরিত হয়। এই আচরণটি DSC পরীক্ষায় সহজেই পর্যবেক্ষণযোগ্য, যেখানে একটি ঠান্ডা স্ফটিক এক্সোথার্ম quench-cooled PA6-এর হিটিং স্ক্যানের সময় উপস্থিত হয়।

কিভাবে প্রক্রিয়াকরণ শর্ত পলিমাইড 6 এর স্ফটিক কাঠামো নিয়ন্ত্রণ করে

যেহেতু পলিমাইড 6 একটি সংবেদনশীল এবং পরিবর্তনশীল মাইক্রোস্ট্রাকচার সহ সেমিক্রিস্টালাইন, যে শর্তে এটি প্রক্রিয়া করা হয় তা চূড়ান্ত অংশের বৈশিষ্ট্যগুলি গভীরভাবে নির্ধারণ করে। এটি একটি প্রকৌশল উপাদান হিসাবে PA6 এর সাথে কাজ করার সবচেয়ে কার্যত গুরুত্বপূর্ণ দিকগুলির মধ্যে একটি।

কুলিং রেট

কুলিং রেট হল প্রভাবশালী পরিবর্তনশীল যা ইঞ্জেকশন-মোল্ডেড এবং এক্সট্রুডেড PA6-এ স্ফটিকতার ডিগ্রী এবং পলিমর্ফ ডিস্ট্রিবিউশন উভয়ই নিয়ন্ত্রণ করে। প্রতি সেকেন্ডে আনুমানিক 8°C এর নিচে শীতল করার হারে, α-ফর্মটি প্রভাবশালী স্ফটিক পর্যায়। প্রায় 8°C/s এবং 100°C/s-এর মধ্যে, γ-ফর্ম প্রাধান্য পায়। খুব উচ্চ শীতল করার হারে - যেমন দ্রুত নিভে যাওয়ায় অর্জিত হয় - স্ফটিককরণ মূলত দমন করা হয় এবং প্রধানত নিরাকার PA6 প্রাপ্ত হয়। ব্যবহারিক ইনজেকশন ছাঁচনির্মাণে, একটি ছাঁচযুক্ত অংশের বাইরের ত্বকে (যা ঠান্ডা ছাঁচের প্রাচীরের বিরুদ্ধে দ্রুত শীতল হয়) সাধারণত বেশি γ-ফর্ম বা নিরাকার উপাদান থাকে, যখন কোর (যা আরও ধীরে ধীরে ঠান্ডা হয়) আরও α-ফর্ম স্ফটিক ধারণ করে। এটি অংশ ক্রস-সেকশন জুড়ে একটি স্কিন-কোর মরফোলজি গ্রেডিয়েন্ট তৈরি করে।

ছাঁচের তাপমাত্রা

ছাঁচের তাপমাত্রা স্ফটিকতার উপর সরাসরি প্রভাব ফেলে। উচ্চ ছাঁচের তাপমাত্রা (PA6-এর জন্য, সাধারণত 60-100°C) এর মূল অংশের তুলনায় অংশ পৃষ্ঠের শীতলতাকে ধীর করে, বৃহত্তর সামগ্রিক স্ফটিকতাকে উন্নীত করে এবং α-ফর্মের স্ফটিক বিকাশের পক্ষে। নিম্ন ছাঁচের তাপমাত্রা স্ফটিকতা হ্রাস করে তবে ডিমোল্ডিংকে সহজ করতে পারে। একটি ব্যবহারিক ফলাফল হল যে উচ্চ-স্ফটিকতা PA6 অংশগুলি পরিষেবাতে আরও ভাল মাত্রিক স্থিতিশীলতা দেখায় — যেহেতু ঢালাইয়ের পরে ঘটছে সেকেন্ডারি ক্রিস্টালাইজেশন হ্রাস পেয়েছে — তবে ইজেকশনের আগে পর্যাপ্ত ক্রিস্টালাইজেশন নিশ্চিত করার জন্য দীর্ঘ চক্রের সময় প্রয়োজন হতে পারে।

অ্যানিলিং

পলিমাইড 6 অংশকে অ্যানিলিং করা — গলনাঙ্কের নীচে উচ্চ তাপমাত্রায়, সাধারণত 140–180°C — γ-ফর্ম ক্রিস্টালকে আরও স্থিতিশীল α-ফর্মে রূপান্তরিত করে এবং সেকেন্ডারি ক্রিস্টালাইজেশনের মাধ্যমে স্ফটিকের সামগ্রিক ডিগ্রি বাড়ায়। অ্যানিলিং বিদ্যমান স্ফটিক লেমেলাকে ঘন করে এবং অভ্যন্তরীণ চাপ কমাতে থাকে। প্রকৌশলীরা প্রায়শই উচ্চ-তাপমাত্রার পরিষেবা বা অ্যাপ্লিকেশনগুলির জন্য উদ্দিষ্ট PA6 উপাদানগুলিকে অ্যানিল করে যেখানে সময়ের সাথে মাত্রিক স্থিতিশীলতা গুরুত্বপূর্ণ।

প্রক্রিয়াকরণের সময় আর্দ্রতা সামগ্রী

PA6 প্রক্রিয়াকরণে পানি দ্বৈত ভূমিকা পালন করে। গলিত প্রক্রিয়াকরণের সময়, আর্দ্রতা একটি প্লাস্টিকাইজার হিসাবে কাজ করে যা গলিত সান্দ্রতা হ্রাস করে এবং - উচ্চ স্তরে - চেইন দৈর্ঘ্যের হাইড্রোলাইটিক অবক্ষয় ঘটাতে পারে। কঠিন অবস্থায়, শোষিত জল নিরাকার পর্যায়ে ইন্টারচেইন হাইড্রোজেন বন্ধনকে ব্যাহত করে, সেই অঞ্চলগুলিকে প্লাস্টিকাইজ করে, প্রসার্য শক্তি এবং দৃঢ়তা হ্রাস করে এবং কার্যকর কাচের স্থানান্তর তাপমাত্রা কমিয়ে দেয়। স্ফটিক পর্যায়টি মূলত জলের জন্য অভেদ্য - আর্দ্রতা শোষণ সম্পূর্ণরূপে PA6 কাঠামোর নিরাকার অঞ্চলগুলির মাধ্যমে ঘটে। এই কারণেই বেশি স্ফটিক PA6 গ্রেডগুলি কম জল শোষণ করে এবং কম স্ফটিক গ্রেডের তুলনায় আর্দ্র অবস্থায় ভাল মাত্রিক স্থিতিশীলতা দেখায়।

PA6 এর সেমিক্রিস্টালাইন প্রকৃতির সাথে যুক্ত মূল তাপীয় বৈশিষ্ট্য

পলিমাইড 6 এর সেমিক্রিস্টালাইন মাইক্রোস্ট্রাকচারটি এর বেশ কয়েকটি গুরুত্বপূর্ণ তাপীয় বৈশিষ্ট্যের জন্য সরাসরি দায়ী, যা এটিকে সম্পূর্ণরূপে নিরাকার পলিমার এবং বিশুদ্ধভাবে স্ফটিক পদার্থ উভয়ের থেকে তীব্রভাবে আলাদা করে।

• গলনাঙ্ক: যেহেতু PA6 এর স্ফটিক ডোমেন রয়েছে, এটির একটি সত্যিকারের গলনাঙ্ক রয়েছে — α-ফর্মের জন্য প্রায় 220°C। সম্পূর্ণরূপে নিরাকার পলিমার গলে না; তারা কেবল ধীরে ধীরে নরম হয়। PA6 এর তীক্ষ্ণ গলে যাওয়া রূপান্তর একটি অর্ধ-ক্রিস্টালাইন উপাদানের একটি সংজ্ঞায়িত বৈশিষ্ট্য এবং সেই কারণেই PA6 ভাল-সংজ্ঞায়িত তাপমাত্রায় গলে-প্রক্রিয়া করা যেতে পারে।
• গ্লাস ট্রানজিশন তাপমাত্রা (Tg): PA6 এর নিরাকার পর্যায়টি শুষ্ক অবস্থায় প্রায় 50-55°C তাপমাত্রায় একটি কাচের পরিবর্তনের মধ্য দিয়ে যায়। এই তাপমাত্রার নীচে, নিরাকার চেইনগুলি একটি গ্লাসযুক্ত অবস্থায় হিমায়িত হয়; এর উপরে, তারা রাবারি হয়ে যায়। শোষিত আর্দ্রতার উপস্থিতিতে Tg উল্লেখযোগ্যভাবে কমে যায় — প্রায় 0°C বা সম্পূর্ণ সম্পৃক্ততায় নিচে — কারণ জল নিরাকার ডোমেনগুলিকে প্লাস্টিকাইজ করে।
• তাপ বিক্ষেপণ তাপমাত্রা (HDT): PA6 তার গলনাঙ্কের কাছাকাছি পর্যন্ত উল্লেখযোগ্য দৃঢ়তা বজায় রাখে কারণ স্ফটিক ফেজটি Tg-এর উপরে একটি ভৌত ক্রসলিংক নেটওয়ার্ক হিসাবে কাজ করে। এটি সম্পূর্ণরূপে নিরাকার পলিমারের সাথে বৈপরীত্য, যা তাদের Tg-এর উপরে দ্রুত দৃঢ়তা হারায়। স্ট্যান্ডার্ড টেস্ট অবস্থার অধীনে আনরিনফোর্সড PA6 এর HDT সাধারণত 55-65°C এর মধ্যে থাকে; গ্লাস ফাইবার শক্তিবৃদ্ধি সহ, এটি 200°C বা তার উপরে উঠে যায়।
• ব্রিল ট্রানজিশন: PA6 একটি কঠিন অবস্থার পরিবর্তনের মধ্য দিয়ে যায় যাকে ব্রিল ট্রানজিশন বলা হয় প্রায় 160 ডিগ্রি সেলসিয়াসে সীমাবদ্ধ উপাদানে। এই তাপমাত্রার উপরে, α-ফর্ম মনোক্লিনিক ক্রিস্টাল আরও বিশৃঙ্খল হাইড্রোজেন বন্ধন সহ একটি উচ্চ-প্রতিসাম্য পর্যায়ের দিকে রূপান্তরিত হয়। উন্নত পরিষেবা তাপমাত্রায় PA6 এর প্রক্রিয়াকরণ উইন্ডো এবং তাপীয় আচরণের জন্য এই রূপান্তরের প্রভাব রয়েছে।

সেমিক্রিস্টালাইন স্ট্রাকচার কিভাবে PA6 এর যান্ত্রিক কর্মক্ষমতা নির্ধারণ করে

পলিমাইড 6 এর যান্ত্রিক আচরণ তার দুই-ফেজ সেমিক্রিস্টালাইন মাইক্রোস্ট্রাকচারের সরাসরি পরিণতি। এই সংযোগটি বোঝা ইঞ্জিনিয়ারিং অ্যাপ্লিকেশনগুলিতে এর শক্তি এবং সীমাবদ্ধতা উভয়ই ব্যাখ্যা করতে সহায়তা করে।

ক্রিস্টালাইন ল্যামেলা ফিজিক্যাল ক্রসলিঙ্ক বা রিইনফোর্সিং ডোমেন হিসেবে কাজ করে যা দৃঢ়তা এবং শক্তি প্রদান করে। ল্যামেলের মধ্যে এবং তার চারপাশে নিরাকার চেইন, বিশেষ করে আন্তঃক্রিস্টালাইন টাই চেইন যা সন্নিহিত ল্যামেলের মধ্যে বিস্তৃত, বিকৃতির সময় চাপ বহন করে এবং দৃঢ়তা এবং নমনীয়তায় অবদান রাখে। এই স্থাপত্যটি ঘরের তাপমাত্রায় PA6 এর প্রসার্য পরীক্ষায় পরিলক্ষিত বৈশিষ্ট্যগত দ্বিগুণ-ফলন আচরণের জন্য দায়ী: নিরাকার ডোমেনের বিকৃতির সাথে যুক্ত নিম্ন স্ট্রেনে একটি প্রাথমিক ফলন (প্রায় 5-10%), এবং তারপরে ক্রিস্টাল্যাম নিজেদের ব্যাহত হওয়ার সাথে যুক্ত উচ্চ স্ট্রেনে দ্বিতীয় ফলন।

PA6-এ উচ্চতর স্ফটিকতা সাধারণত উচ্চতর দৃঢ়তা, উচ্চ প্রসার্য শক্তি, এবং আরও ভাল ক্রীপ প্রতিরোধের সাথে সম্পর্কযুক্ত, তবে বিরতির সময় হ্রাস প্রভাব প্রতিরোধ এবং প্রসারণের খরচে। নিম্ন স্ফটিকতা PA6 — উদাহরণস্বরূপ, PA6 দ্রুত শীতল হওয়ার সাথে উত্পাদিত — আরও শক্ত এবং আরও নমনীয় হতে থাকে। এই ট্রেড-অফ সেমিক্রিস্টালাইন পলিমারের একটি ক্লাসিক বৈশিষ্ট্য এবং PA6 কম্পাউন্ডার এবং প্রসেসরকে প্রসেসিং কন্ডিশন বা নিউক্লিয়েটিং এজেন্টের মাধ্যমে স্ফটিকত্ব সামঞ্জস্য করে নির্দিষ্ট অ্যাপ্লিকেশনের জন্য বৈশিষ্ট্যগুলিকে সুরক্ষিত করার জন্য যথেষ্ট অক্ষাংশ দেয়।

এর নিকটাত্মীয় PA66 (নাইলন 6,6) এর তুলনায়, PA6 সমতুল্য প্রক্রিয়াকরণ অবস্থার অধীনে সামান্য কম স্ফটিক। এটি PA6-কে কিছুটা কম গলনাঙ্ক দেয় (PA66-এর জন্য ~220°C বনাম ~260°C), নিম্ন তাপমাত্রায় আরও ভাল প্রক্রিয়াযোগ্যতা, এবং কিছুটা ভাল প্রভাব কার্যক্ষমতা, যখন PA66 উচ্চতর তাপমাত্রায় সামান্য ভাল তাপ প্রতিরোধ এবং অনমনীয়তা প্রদান করে। উভয়ই অর্ধস্ফটিক — পার্থক্যটি উপাদানগুলির মৌলিক স্ফটিক/নিরাকার প্রকৃতির পরিবর্তে স্ফটিকতা এবং স্ফটিক পরিপূর্ণতার ডিগ্রির মধ্যে রয়েছে।

পলিমাইড 6 বনাম নিরাকার পলিমাইডস: একটি স্পষ্ট পার্থক্য

পলিমাইড 6 এবং নিরাকার পলিমাইড নামে পরিচিত পদার্থের শ্রেণির মধ্যে একটি সুস্পষ্ট পার্থক্য করা মূল্যবান, যেহেতু উভয়ই পলিমাইড পরিবারের অন্তর্গত তবে মৌলিকভাবে আলাদা কাঠামো এবং বৈশিষ্ট্য রয়েছে।

PA6 হল, যেমনটি এই নিবন্ধে আলোচনা করা হয়েছে, একটি সেমিক্রিস্টালাইন পলিমাইড। বিপরীতে, নিরাকার পলিমাইডগুলি — যেমন PA 6I/6T কপলিমার (আইসোফথালিক এবং টেরেফথালিক অ্যাসিড সহ হেক্সামেথিলেনেডিয়ামিনের কপোলিমার) - সম্পূর্ণরূপে অনিয়মিত আণবিক গঠনকে অন্তর্ভুক্ত করে ক্রিস্টালাইজেশন প্রতিরোধ করার জন্য প্রকৌশলী করা হয়, সাধারণত বিভিন্ন মোনোমেজের সাথে কপোলিমারাইজেশনের মাধ্যমে। PA 6I/6T-এর আইসোফথালিক ইউনিটগুলি, উদাহরণস্বরূপ, চেইনের মধ্যে kinks প্রবর্তন করে যা নিয়মিত প্যাকিং প্রতিরোধ করে এবং যে কোনও স্ফটিক ক্রমকে দমন করে, একটি সম্পূর্ণরূপে নিরাকার উপাদান দেয়।

এই পার্থক্যের ব্যবহারিক ফলাফল উল্লেখযোগ্য। নিরাকার পলিমাইডগুলি স্বচ্ছ (কারণ আলো ছড়িয়ে দেওয়ার জন্য কোনও স্ফটিক ডোমেইন বিদ্যমান নেই), কম ছাঁচ সংকোচন এবং চমৎকার মাত্রিক স্থিতিশীলতা রয়েছে। যাইহোক, তাদের PA6-এ স্ফটিকতা দ্বারা প্রদত্ত উচ্চ-তাপমাত্রার অনমনীয়তার অভাব রয়েছে এবং তাদের পরিষেবার তাপমাত্রা গলনাঙ্কের পরিবর্তে তাদের কাচের স্থানান্তর তাপমাত্রা দ্বারা সীমাবদ্ধ। PA6, এর অর্ধ-স্ফটিক কাঠামো সহ, অস্বচ্ছ বা স্বচ্ছ, উচ্চ ছাঁচের সংকোচন দেখায়, এবং একটি স্বতন্ত্র গলনাঙ্ক রয়েছে — তবে স্ফটিক পর্যায়ের কারণে এটির Tg-এর উপরে শক্ততা এবং শক্তি ভালভাবে ধরে রাখে।

উপকরণ নির্বাচন করার সময় এই পার্থক্য গুরুত্বপূর্ণ। মাঝারি-তাপমাত্রা পরিবেশে অপটিক্যাল স্বচ্ছতা, আঁট মাত্রিক সহনশীলতা এবং বিস্তৃত রাসায়নিক প্রতিরোধের প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য, নিরাকার পলিমাইড পছন্দ করা যেতে পারে। স্ট্রাকচারাল ইঞ্জিনিয়ারিং অ্যাপ্লিকেশানগুলির জন্য উচ্চ কঠোরতা, পরিধান প্রতিরোধের এবং 200 ডিগ্রি সেলসিয়াসের কাছাকাছি পারফরম্যান্সের প্রয়োজন, সেমিক্রিস্টালাইন PA6 হল আরও উপযুক্ত পছন্দ।

PA6-এ ক্রিস্টালিনিটি পরিমাপ করতে ব্যবহৃত পদ্ধতি

যেহেতু পলিমাইড 6-এ স্ফটিকতার মাত্রা প্রক্রিয়াকরণের ইতিহাসের সাথে পরিবর্তিত হয় এবং সরাসরি বৈশিষ্ট্যগুলিকে প্রভাবিত করে, এটি সঠিকভাবে পরিমাপ করা কার্যত গুরুত্বপূর্ণ। এই উদ্দেশ্যে নিয়মিতভাবে বেশ কিছু বিশ্লেষণাত্মক কৌশল ব্যবহার করা হয়।

• ডিফারেনশিয়াল স্ক্যানিং ক্যালোরিমিট্রি (DSC): সবচেয়ে সাধারণ পদ্ধতি। একটি PA6 নমুনা গলে যাওয়ার সময় পরিমাপ করা ফিউশনের তাপকে 100% স্ফটিক PA6 (α-ফর্মের জন্য প্রায় 241 J/g) ফিউশনের তাত্ত্বিক তাপের সাথে তুলনা করা হয়। অনুপাত স্ফটিকতা সূচক দেয়। জটিলতা দেখা দেয় কারণ DSC হিটিং স্ক্যানের সময় PA6 ঠান্ডা স্ফটিককরণ বা পলিমরফিক ট্রানজিশনের মধ্য দিয়ে যেতে পারে, সতর্ক বিশ্লেষণের প্রয়োজন।
• ওয়াইড-এঙ্গেল এক্স-রে স্ক্যাটারিং (WAXS): উপস্থিত স্ফটিক পর্যায়গুলি সম্পর্কে সরাসরি কাঠামোগত তথ্য প্রদান করে। তীক্ষ্ণ বিচ্ছুরণের শিখরগুলি স্ফটিক প্রতিফলনের সাথে মিলে যায়; একটি বিস্তৃত হ্যালো নিরাকার অবদানের সাথে মিলে যায়। আপেক্ষিক তীব্রতা একত্রিত করা স্ফটিকতা সূচকের গণনা এবং α বনাম γ ফেজ বিষয়বস্তুর সনাক্তকরণের অনুমতি দেয়।
• ঘনত্ব পরিমাপ: যেহেতু স্ফটিক এবং নিরাকার PA6 এর ঘনত্ব উল্লেখযোগ্যভাবে ভিন্ন (1.24 g/cm³ বনাম 1.08 g/cm³), একটি নমুনার ঘনত্ব পরিমাপ করা এবং একটি দুই-ফেজ মিশ্রণের নিয়ম প্রয়োগ করা স্ফটিকত্বের একটি অনুমান দেয়। এটি সহজ কিন্তু DSC বা WAXS এর চেয়ে কম সঠিক।
• FTIR স্পেকট্রোস্কোপি: নির্দিষ্ট স্ফটিক পর্যায়গুলির সাথে যুক্ত ইনফ্রারেড শোষণ ব্যান্ডগুলি আধা-পরিমাণগত বিশ্লেষণের অনুমতি দেয়। PA6-এর জন্য, α এবং γ ক্রিস্টাল ফেজ বিষয়বস্তুকে আলাদা করতে এবং পরিমাপ করতে 974 cm⁻¹, 1030 cm⁻¹, এবং 1073 cm⁻¹ এ বৈশিষ্ট্যযুক্ত শোষণ ব্যান্ড ব্যবহার করা হয়।

প্রতিটি কৌশলের নিজস্ব শক্তি, সীমাবদ্ধতা এবং অনুমান রয়েছে। রুটিন মান নিয়ন্ত্রণের জন্য, DSC এর গতি এবং অ্যাক্সেসযোগ্যতার কারণে সবচেয়ে বেশি ব্যবহৃত হয়। বিশদ কাঠামোগত বৈশিষ্ট্যের জন্য - বিশেষত যখন α এবং γ পর্যায়গুলির আপেক্ষিক অনুপাত গুরুত্বপূর্ণ - DSC এর সাথে মিলিত WAXS সবচেয়ে সম্পূর্ণ চিত্র প্রদান করে।

নকশা, প্রক্রিয়াকরণ, এবং উপাদান নির্বাচনের জন্য ব্যবহারিক প্রভাব

প্রকৌশলী এবং উপাদান নির্বাচকদের জন্য, বোঝা যে পলিমাইড 6 অর্ধ-ক্রিস্টালাইন - এটিকে "স্ফটিক" বা "নিরাকার" লেবেল করার পরিবর্তে - কীভাবে উপাদানগুলি ডিজাইন করা, প্রক্রিয়া করা এবং ব্যবহার করা উচিত তার প্রত্যক্ষ এবং সুনির্দিষ্ট পরিণতি রয়েছে৷

প্রথমত, PA6 অংশগুলি ছাঁচ ছেড়ে যাওয়ার পরে ধীরে ধীরে স্ফটিক হতে থাকে। এই পোস্ট-মোল্ড স্ফটিককরণ মাত্রিক পরিবর্তন ঘটায় - সাধারণত সংকোচন - যা অংশ ফিট এবং ফাংশনকে প্রভাবিত করতে পারে। উচ্চ-নির্ভুলতা PA6 উপাদানগুলিকে একত্রিত করার আগে একটি নিয়ন্ত্রিত পরিবেশে স্ফটিককরণ সম্পূর্ণ করতে নিয়ন্ত্রিত অ্যানিলিং বা কন্ডিশনার প্রোটোকলের প্রয়োজন হয়। এই পদক্ষেপ ব্যতীত, পরিষেবায় মাত্রিক প্রবাহ ঘটতে পারে, বিশেষত উচ্চ তাপমাত্রায় ব্যবহারের প্রথম কয়েকশ ঘন্টায়।

দ্বিতীয়ত, যান্ত্রিক সম্পত্তি পরীক্ষার আগে এবং অনেক অ্যাপ্লিকেশনে ব্যবহারের আগে PA6 অংশগুলির আর্দ্রতা কন্ডিশনার একটি আদর্শ অনুশীলন। সতেজভাবে ঢালাই করা, শুষ্ক PA6 এর বৈশিষ্ট্য রয়েছে যা আর্দ্রতা-নিয়ন্ত্রিত PA6 থেকে পরিমাপযোগ্যভাবে আলাদা কারণ শোষিত জল নিরাকার পর্যায়ে প্লাস্টিকাইজ করে। PA6 গ্রেডের জন্য প্রকাশিত সম্পত্তি ডেটা শীট সাধারণত শুষ্ক-এ-ছাঁচানো (DAM) এবং আর্দ্রতা-কন্ডিশন্ড অবস্থার (সাধারণত 50% আপেক্ষিক আর্দ্রতা কন্ডিশনার) উভয়ের জন্যই মান রিপোর্ট করে — এবং পার্থক্যগুলি যথেষ্ট হতে পারে। আর্দ্রতা শোষণের সাথে বিরতিতে প্রভাব শক্তি এবং প্রসারণ বৃদ্ধি পায়, যখন প্রসার্য শক্তি, দৃঢ়তা এবং কঠোরতা হ্রাস পায়।

তৃতীয়, গ্লাস ফাইবার শক্তিবৃদ্ধি PA6 এর স্ফটিককরণ আচরণ পরিবর্তন করে। গ্লাস ফাইবারগুলি ভিন্নধর্মী নিউক্লিয়েশন সাইট হিসাবে কাজ করে যা স্ফটিককরণকে ত্বরান্বিত করে এবং স্ফটিককরণের তাপমাত্রাকে উচ্চতর মানগুলিতে স্থানান্তর করে। গ্লাস-ভরা কম্পোজিটগুলিতে ফলস্বরূপ PA6 ম্যাট্রিক্স সমতুল্য শীতল অবস্থার অধীনে ঝরঝরে PA6-এর তুলনায় আরও উচ্চ স্ফটিক এবং আরও সূক্ষ্ম কাঠামোগত হতে থাকে, যা গ্লাস-রিইনফোর্সড পলিমাইড 6 গ্রেডের উন্নত দৃঢ়তা এবং মাত্রিক স্থিতিশীলতায় অবদান রাখে।

চতুর্থত, একটি প্রদত্ত অ্যাপ্লিকেশনের জন্য PA6 এবং PA66-এর মধ্যে পছন্দ প্রায়ই তাদের অর্ধ-স্ফটিক কাঠামোর মধ্যে সূক্ষ্ম পার্থক্যের জন্য নেমে আসে। PA66, এর আরও প্রতিসম চেইন গঠন এবং স্ফটিক করার শক্তিশালী প্রবণতা সহ, সামান্য উচ্চ স্ফটিকতা অর্জন করে এবং PA6 এর চেয়ে প্রায় 40°C বেশি গলনাঙ্ক রয়েছে। এটি PA66 কে 200°C এবং তার বেশি তাপমাত্রায় অ্যাপ্লিকেশনের জন্য আরও উপযুক্ত করে তোলে। PA6 এর নিম্ন প্রক্রিয়াকরণের তাপমাত্রা, ভাল পৃষ্ঠের ফিনিস, এবং প্রক্রিয়াকরণের বৃহত্তর সহজলভ্যতা (আংশিকভাবে কম স্ফটিককরণের হার এবং সঙ্কুচিত হওয়ার কারণে) এটিকে অনেক নির্ভুল ইনজেকশন-ছাঁচযুক্ত অ্যাপ্লিকেশন এবং ফাইবার উত্পাদনের জন্য পছন্দ করে৷
